詳解風冷箱式冷水機工作原理及組配
發布時間：2020-05-23 09:52:47 瀏覽：2022 次

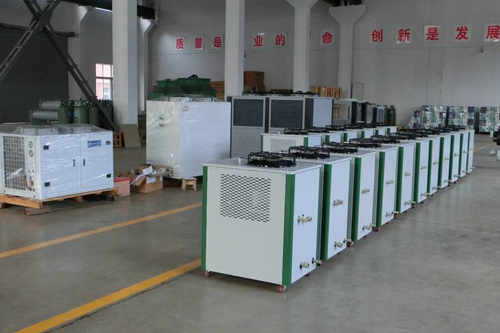

風冷箱式冷水機主要由封閉式渦旋壓縮機、冷凝器、蒸發器、風機、膨脹閥及電控系統組成。
1、壓縮機：壓縮機是整個制冷系統的核心。整個冷水機組的動力，全部由壓縮機來提供，壓縮機就相當于把一個實物由低勢位搬到高勢位地方去，它的目的就是把低溫的氣體通過壓縮機壓縮成高溫的氣體，最后氣體在換熱器中和其他的介質進行換熱。所以說壓縮機的好壞會直接影響到整個冷水機的效果。 風冷箱式冷水機一般采用的是全封閉式渦旋壓縮機。全封閉渦旋式壓縮機：制冷量8～150KW，可用于各種空調及制冷設備中。全封閉渦旋式壓縮機，結構簡單緊湊，工作性能高，密封性好，躁聲低。
2、冷凝器：冷凝器的作用是將壓縮機排出的高溫高壓的制冷劑過熱蒸汽冷卻成液體或氣液混合物。制冷劑在冷凝器種放出的熱量由冷卻介質（水或空氣）帶走。DYJ系列風冷箱式冷水機采用公司自主設計制造的翅片式冷凝器，結構簡單、維修方便、換熱性能高。
3、蒸發器：蒸發器的作用是利用液態低溫制冷劑在低壓下易蒸發，轉變?yōu)檎魵獠⑽毡焕鋮s介質的熱量，達到制冷目的。DYJ系列風冷箱式冷水機的蒸發器可以根據客戶要求選擇水箱盤管式蒸發器，殼管式蒸發器或板換式蒸發器。板式換熱器傳熱效率高，一般為殼管式的3倍，體積小，重量輕，結構緊湊，易安裝。
4、風機：風冷箱式冷水機一般采用軸流式風機。軸流式風機工作時，動力機驅動葉輪在圓筒形機殼內旋轉，氣體從集流器進入，通過葉輪獲得能量，提高壓力和速度，然后沿軸向排出，加速冷水機周圍空氣的流通，從而提高冷凝器的散熱速率。
5、膨脹閥：對于功率小的冷水機一般采用毛細管進行節流，功率大一點則使用熱力膨脹閥。熱力膨脹閥是通過感受蒸發器出口氣態制冷劑的過熱度來控制進入蒸發器的制冷劑流量。使冷凝器出來的高壓液體節流降壓，使液態制冷劑在低壓（低溫）下汽化吸熱。
6、電控系統：主要使用公司開發出來的高智能PLC、PC級電腦控制系統，可做遠程監視與控制。操作簡單，主機與電源接駁，故障率低，安全系數高，系統控制可即時調整，直觀可靠。
